Leistung · Vermessung & Geodaten
Orthofotos, Punktwolken, Geländemodelle und 3D-Modelle aus der Luft: RTK-gestützt erfasst, photogrammetrisch ausgewertet und in Ihrem Koordinatensystem übergeben – als belastbare Grundlage für Planung, Bestand und Abrechnung.
Überblick
Kurz erklärt
Bei der Drohnenvermessung überfliegt eine Drohne ein Gebiet auf geplanten Bahnen und nimmt hunderte überlappende Fotos auf. Mit Photogrammetrie entstehen daraus georeferenzierte Orthofotos, Punktwolken, Höhenmodelle und 3D-Modelle, in denen sich Längen, Flächen, Höhen und Volumen messen lassen.
Keine hoheitliche Vermessung. ViPoint-Air liefert technische Maße und Geodaten als Grundlage für Ihre weitere Planung – keine Grenzfeststellungen und keine Gebäudeeinmessungen für das Liegenschaftskataster.
Gegenüber der klassischen Aufnahme mit Tachymeter oder GNSS-Rover erfasst die Drohne nicht einzelne Punkte, sondern die komplette Oberfläche. Das spart vor allem bei großen, unwegsamen oder gefährlichen Flächen viel Zeit – und liefert eine lückenlose Dokumentation, auf die Sie später jederzeit zurückgreifen können.
ViPoint-Air arbeitet dafür mit der DJI Matrice 4E, RTK-Korrekturdaten und bei Bedarf mit Passpunkten, die mit einem Emlid Reach RS3 eingemessen werden. Vom Standort Königsbrunn aus wird die Drohnenvermessung in ganz Bayern und Baden-Württemberg angeboten.
Ergebnisse
Aus einem einzigen Bildflug entstehen mehrere Produkte. Welche davon Sie brauchen, hängt vom Einsatzzweck ab – das wird vor der Befliegung gemeinsam festgelegt. Zusätzliche Auswertungen aus demselben Flug sind möglich, solange die Rohdaten vorliegen – laut AGB 30 Tage nach der Lieferung.
Lagerichtiges, entzerrtes Luftbild in hoher Auflösung. Ideal als Hintergrund für Lagepläne, für Flächenbilanzen, Baustelleneinrichtung und Abstimmungen mit Behörden oder Nachbarn.
Millionen farbige Messpunkte mit Lage und Höhe. Grundlage für Schnitte, Höhenauswertungen, Abstände und die Weiterverarbeitung zu CAD- und BIM-Modellen.
Höhenraster der gesamten Oberfläche inklusive Gebäuden, Halden und Bewuchs. Damit lassen sich Höhenunterschiede, Gefälle und Volumen flächig auswerten.
Bereinigtes Modell des Geländes ohne Gebäude und Bewuchs. Hilfreich für Entwässerung, Erdbau, Außenanlagen und Vorplanungen.
Fotorealistisches Modell von Gebäuden, Dächern und Gelände. Es eignet sich für Präsentationen, Sanierungsplanung, Bestandsdokumentation und Gutachten.
Maße, Flächen und Höhen als PDF-Bericht. Mit Scan-to-BIM entstehen über den Partner vidraw Grundrisse, Schnitte und BIM-Modelle.
Anwendungen
Überall dort, wo eine aktuelle, flächendeckende Datengrundlage gebraucht wird – schneller und vollständiger, als es eine punktweise Aufnahme leisten kann.
Aktueller Zustand von Grundstück, Gebäuden und Umgebung als Orthofoto und Punktwolke – bevor Architekten und Fachplaner mit dem Entwurf beginnen.
Lagerflächen, Zufahrten, Kranstandorte und Logistik auf einem aktuellen Orthofoto planen und mit allen Beteiligten abstimmen.

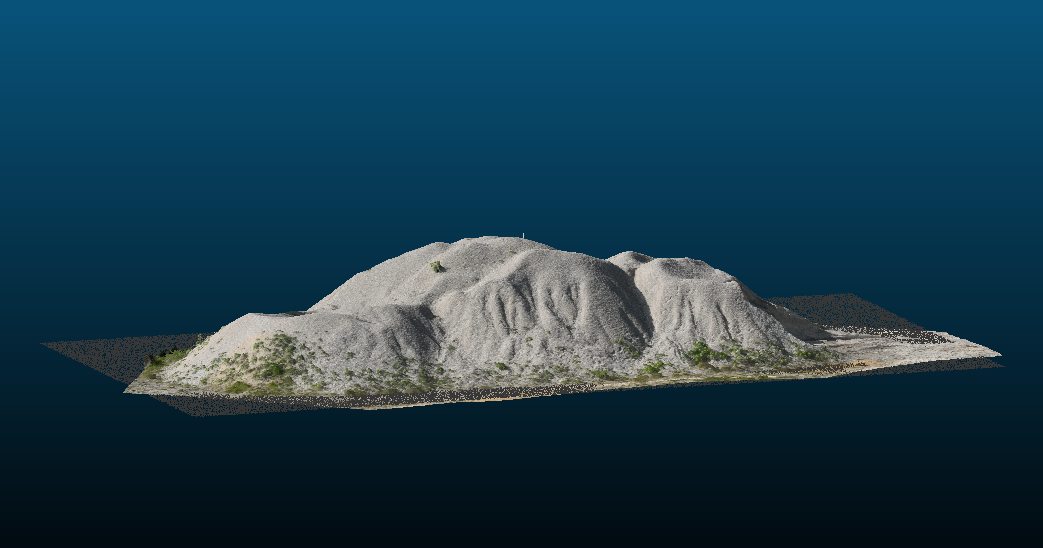

Urgelände, Aushub und Aufschüttungen erfassen und daraus Massen berechnen. Mehr dazu unter Volumenberechnung.
Höhenmodelle für Entwässerung, Wegeplanung, Parkplätze und Grünflächen – auch auf großen Arealen.

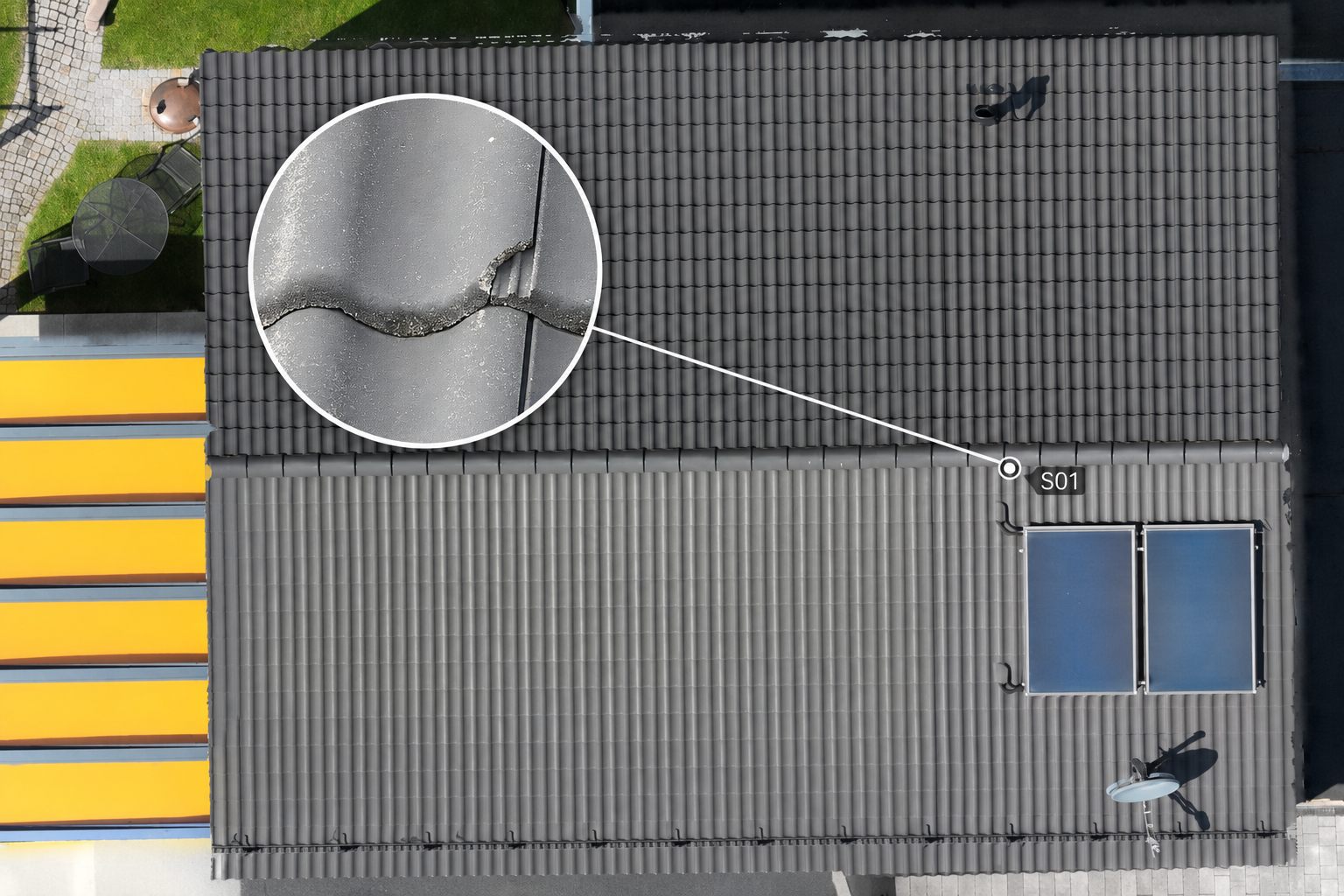

Dachgeometrie, Neigungen, Aufbauten und Verschattungsquellen aus dem 3D-Modell ableiten, bevor die Belegung geplant wird.
Werksflächen, Lagerplätze und Infrastruktur flächendeckend dokumentieren – als Grundlage für Erweiterungen, Facility Management und Genehmigungen.
Im Projektverlauf
Geodaten aus der Luft sind nicht nur zu Beginn gefragt. Über den gesamten Lebenszyklus eines Projekts – angelehnt an die Leistungsphasen der HOAI – entstehen immer wieder neue Fragestellungen.
Orthofoto, Geländemodell und Punktwolke zeigen den Ist-Zustand. Planer starten mit aktuellen Daten statt mit veralteten Karten oder Handaufmaßen.
Höhen, Gefälle und Nachbarbebauung fließen in Entwurf und Genehmigungsplanung ein. Das 3D-Modell erleichtert die Abstimmung mit Bauherr und Behörden.
Wiederkehrende Befliegungen dokumentieren Erdbau, Rohbau und Logistik. Abweichungen werden früh sichtbar, Mengen lassen sich laufend nachvollziehen.
Aushub, Auffüllungen und Lagerbestände werden über Differenzmodelle ermittelt – nachvollziehbar dokumentiert für Auftraggeber und Nachunternehmer.
Nach der Fertigstellung dienen die Daten als digitaler Bestand für Facility Management, Erweiterungen und spätere Inspektionen von Dach und Fassade.
Projektbeispiele
Alle Bilder auf dieser Seite stammen aus eigenen Befliegungen von ViPoint-Air. Sie zeigen, wie unterschiedlich die Ergebnisse je nach Aufgabe aussehen.

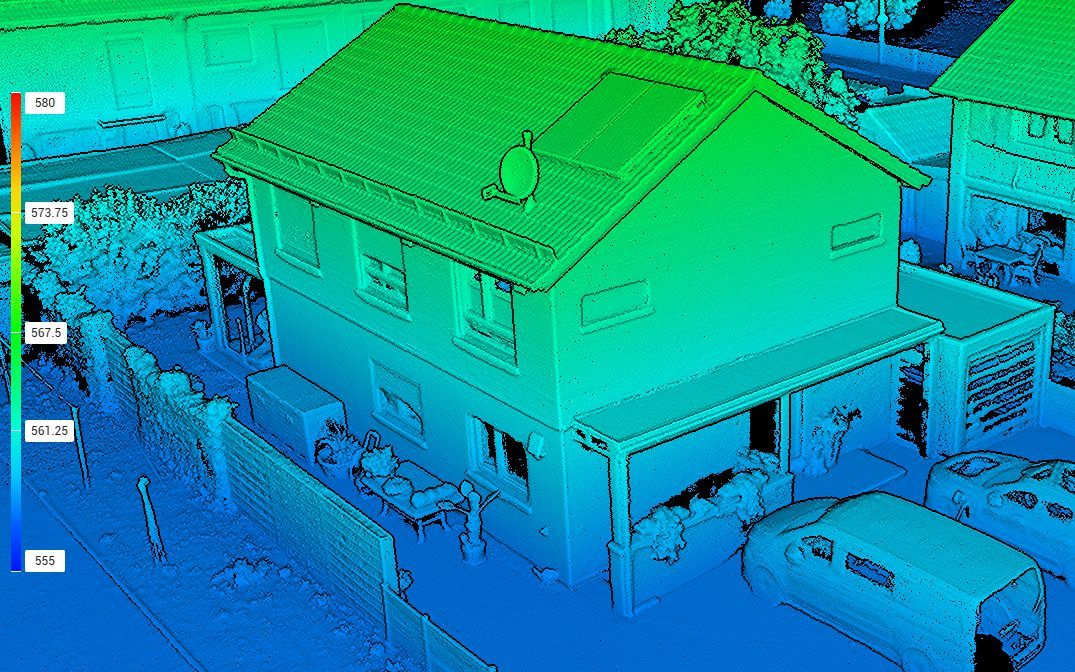

Die Farben zeigen die Höhe jedes Punkts, im Beispiel zwischen 555 und 580 Metern. Dachneigung, Traufhöhe, Gauben und selbst die Satellitenschüssel lassen sich direkt vermessen – eine solide Grundlage für Umbau- oder PV-Planung.

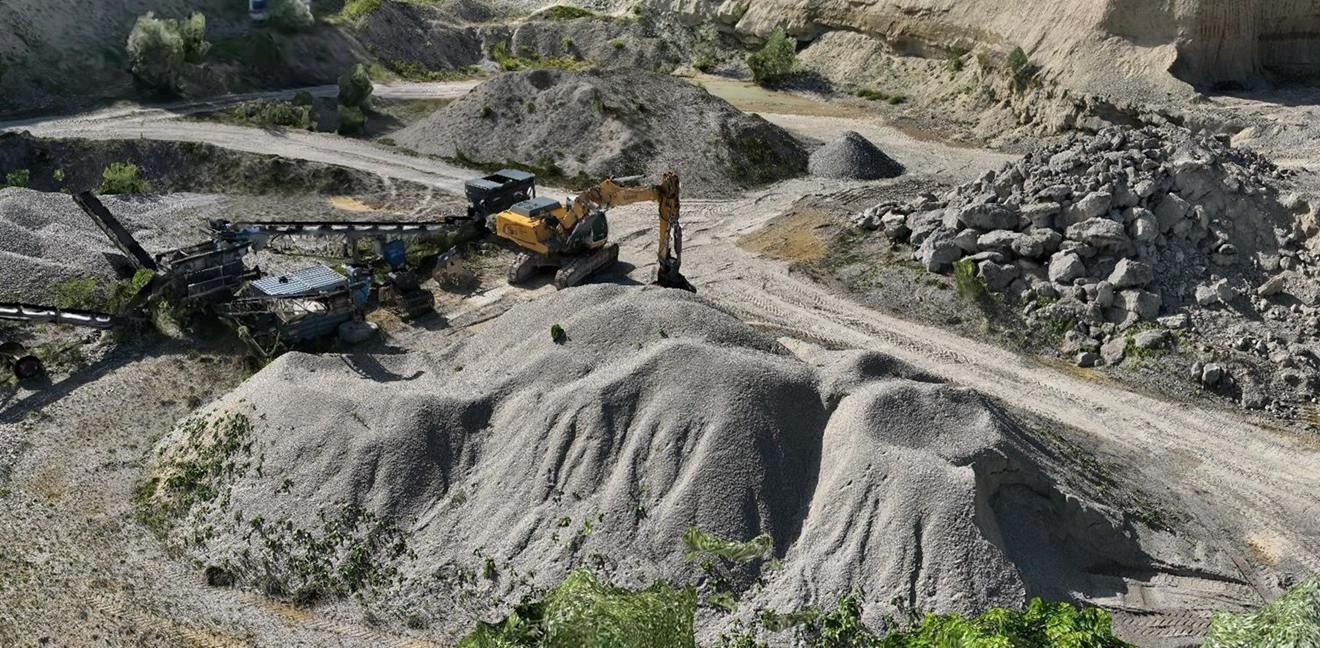

Abbauwand, Fahrwege, Brecheranlage und Halden in einem texturierten Modell. Aus denselben Daten entstehen Höhenmodell und Volumen der einzelnen Halden – und bei wiederholter Befliegung die Veränderung zwischen zwei Stichtagen.

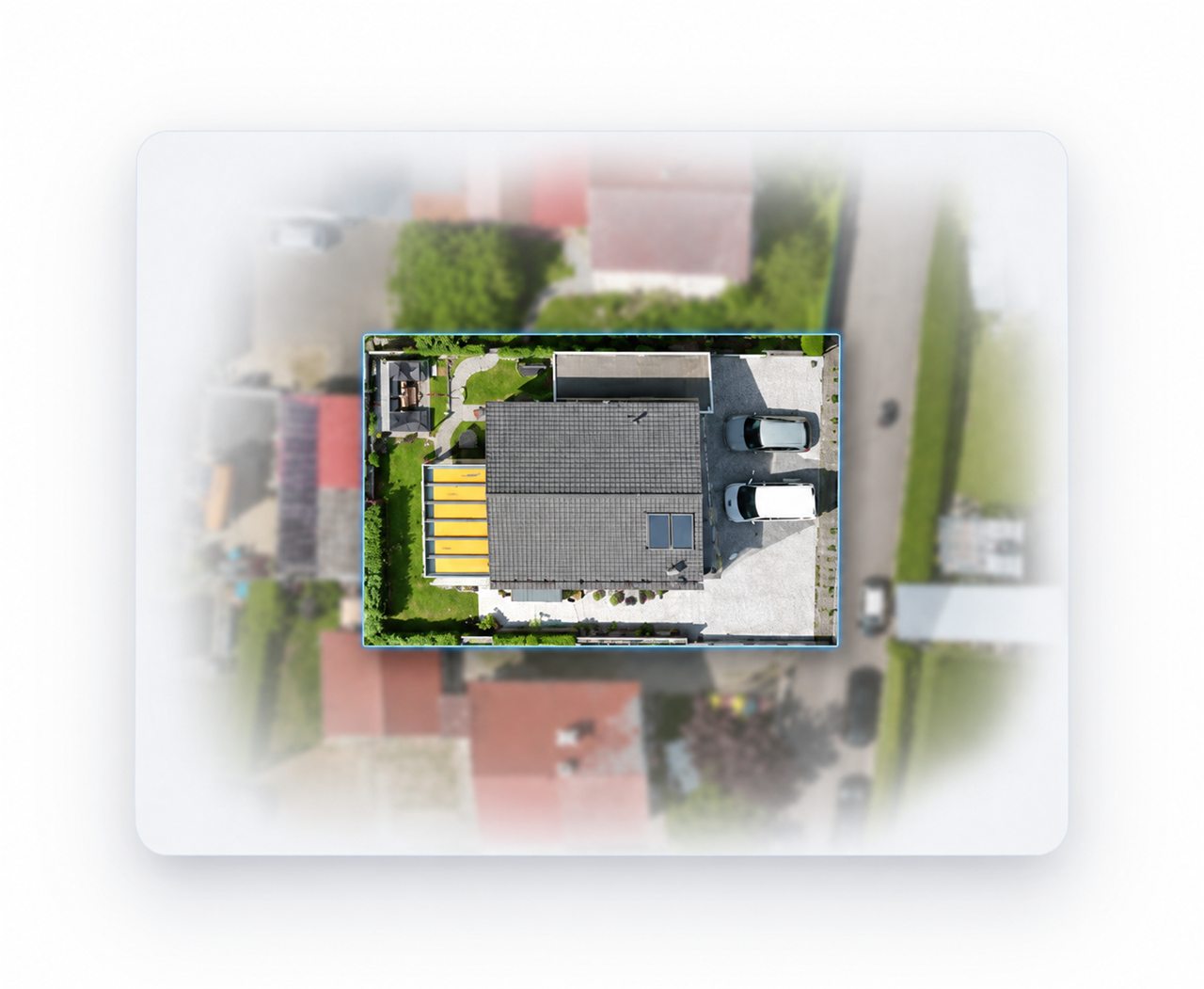

Gebäude, Zufahrten, Stellplätze und Grünflächen in einer lagerichtigen Draufsicht. Flächen und Abstände lassen sich darin messen, das Bild dient als Hintergrund für Lage- und Freiflächenpläne.
Methode
Photogrammetrie bedeutet wörtlich „Messen im Bild“. Die Drohne fotografiert das Gebiet auf parallelen Flugbahnen, wobei sich benachbarte Bilder stark überlappen – typischerweise um 70 bis 80 Prozent in Flugrichtung und um 60 bis 70 Prozent zwischen den Bahnen. Jeder Geländepunkt ist dadurch auf vielen Fotos aus unterschiedlichen Blickwinkeln zu sehen.
Die Auswertesoftware erkennt in den Bildern tausende identische Merkmale und berechnet daraus die exakte Position und Ausrichtung jeder Aufnahme. Anschließend entsteht durch dichte Bildzuordnung die Punktwolke, aus ihr das Oberflächenmodell und schließlich das entzerrte Orthofoto.
Damit die Ergebnisse nicht nur in sich stimmig, sondern auch lagerichtig sind, wird der Datensatz über RTK-Positionen der Drohne und eingemessene Passpunkte an das vereinbarte Koordinatensystem angebunden. Welches Koordinaten- und Höhensystem verwendet wird, richtet sich nach Auftrag und Region – entscheidend ist, dass die Daten zu Ihren Plänen passen.
Genauigkeit
Mit RTK und Passpunkten sind Genauigkeiten im Zentimeterbereich realistisch. Entscheidend ist aber, welche Genauigkeit Ihr Projekt wirklich braucht – und welche Faktoren sie beeinflussen.
| Faktor | Einfluss | So wird er berücksichtigt |
|---|---|---|
| Bodenauflösung (GSD) | Kleinere Pixel am Boden bedeuten feinere Details und genauere Messungen. | Flughöhe und Kamera werden aus der Zielgenauigkeit abgeleitet. |
| RTK-Positionierung | Zentimetergenaue Bildpositionen verbessern die Lage des gesamten Datensatzes. | Die Qualität der Korrekturdaten wird während des Flugs überwacht. |
| Passpunkte | Binden den Datensatz zuverlässig an das Koordinatensystem an. | Werden mit GNSS eingemessen und gleichmäßig verteilt. |
| Kontrollpunkte | Zeigen unabhängig, wie genau das Ergebnis tatsächlich ist. | Abweichungen werden dokumentiert und mitgeliefert. |
| Oberfläche | Bewuchs, Wasser und spiegelnde Flächen erschweren die Bildzuordnung. | Problembereiche werden vorab benannt und im Ergebnis gekennzeichnet. |
| Wetter und Licht | Wind, harte Schatten und wechselnde Bewölkung mindern die Qualität. | Flugtermine werden nach Wetterlage geplant und bei Bedarf verschoben. |
Wichtig bei BewuchsEine photogrammetrische Drohnenvermessung misst die sichtbare Oberfläche. Unter dichtem Bewuchs oder hohem Gras liegt das tatsächliche Gelände tiefer. Für ein Geländemodell werden solche Bereiche gefiltert oder mit zusätzlichen Bodenpunkten ergänzt – das wird vor dem Auftrag offen angesprochen.
Ablauf
Eine Drohnenvermessung ist kein spontaner Flug, sondern ein geplanter Messeinsatz. So läuft er bei ViPoint-Air ab.
Welche Ergebnisse brauchen Sie, in welchem Koordinatensystem und mit welcher Genauigkeit? Daraus ergeben sich Flughöhe, Überlappung und Passpunktkonzept.
Geozonen, Hindernisse, Abstände, Zufahrt und Ansprechpartner vor Ort werden geprüft. Notwendige Zustimmungen werden rechtzeitig eingeholt.

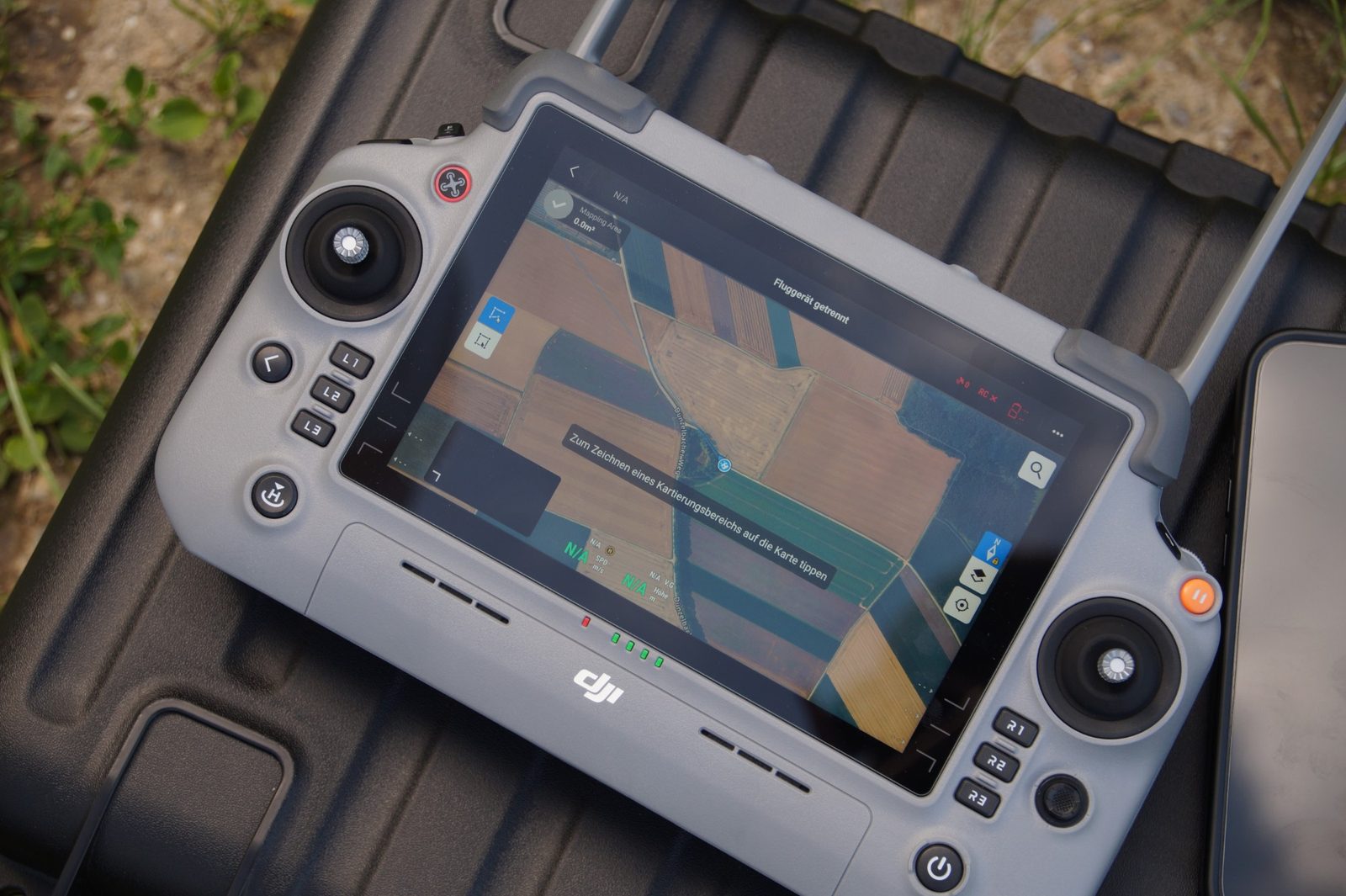

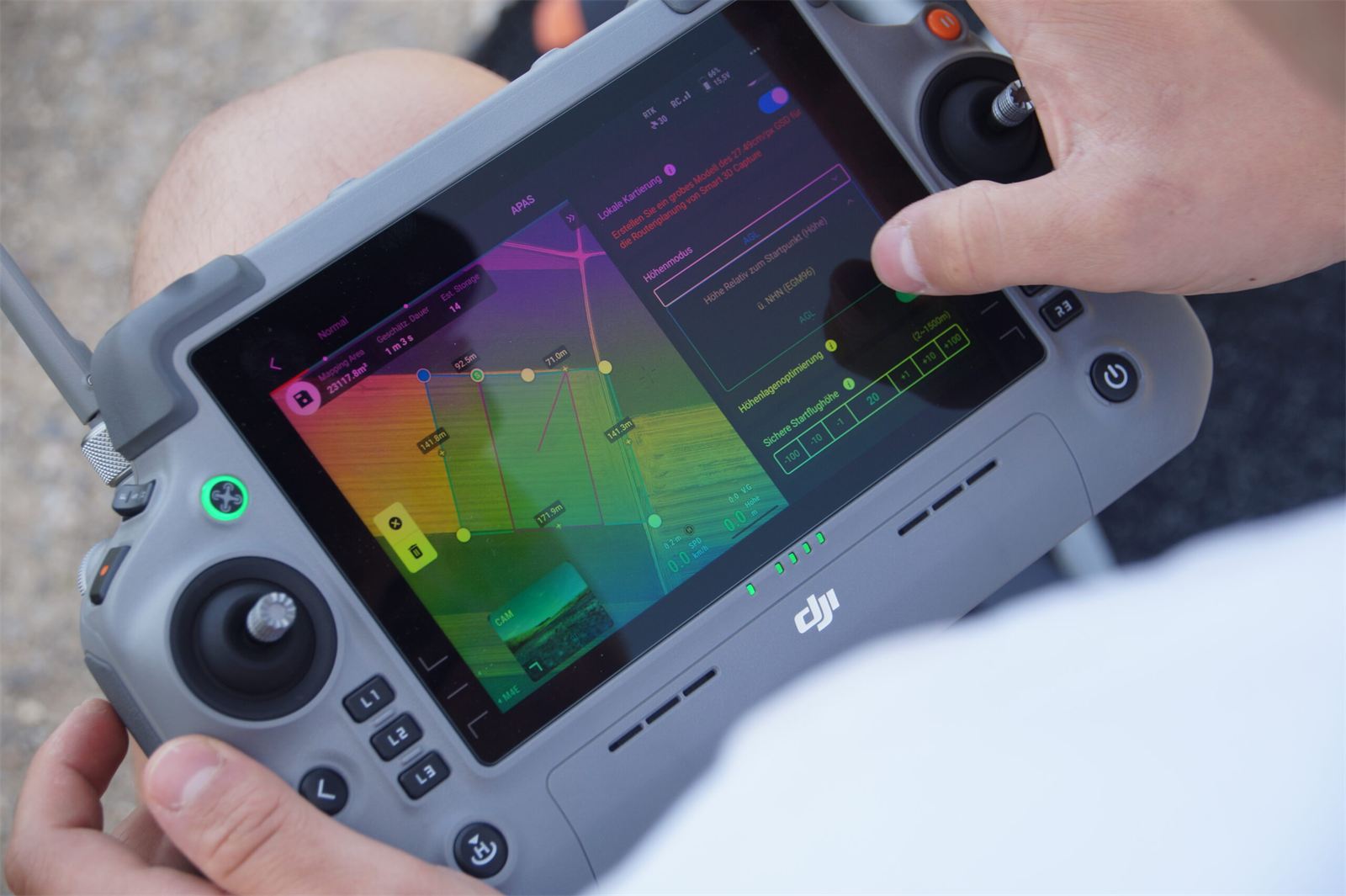

Passpunkte werden ausgelegt und mit GNSS eingemessen. Danach fliegt die Drohne die geplanten Bahnen automatisch ab, RTK-gestützt und mit Sichtkontakt.
Die Bilder werden zu Punktwolke, Höhenmodell, Orthofoto und 3D-Modell verarbeitet. Kontrollpunkte zeigen, ob die geforderte Genauigkeit erreicht ist.
Sie erhalten die Daten in den vereinbarten Formaten mit Angaben zu Aufnahmedatum, Koordinatensystem, Höhenbezug und Genauigkeit.
Datenformate
Die Ergebnisse der Drohnenvermessung werden so geliefert, dass sie in Ihrer Software ohne Umwege funktionieren. Auf Wunsch erhalten Sie zusätzlich eine kompakte Übersicht, welche Datei wofür gedacht ist und mit welcher Software sie sich öffnen lässt.
| Ergebnis | Typische Formate | Geeignet für |
|---|---|---|
| Orthofoto | GeoTIFF, JPG mit Georeferenz | CAD, GIS, Lagepläne, Präsentationen |
| Punktwolke | LAS, LAZ | Auswertung, Modellierung, BIM-Ableitung |
| Höhenmodell | GeoTIFF-Raster | Gefälle, Volumen, Entwässerung |
| 3D-Modell | OBJ, FBX | Visualisierung, Bestand, Gutachten |
| Bericht | Dokumentation, Freigaben, Abrechnung |
Methodenvergleich
Jede Methode hat ihre Stärken. Häufig ergänzen sie sich – ViPoint-Air sagt Ihnen offen, wann die Drohne die richtige Wahl ist.
Stark bei großen Flächen, Halden, Dächern und Baustellen. Liefert Orthofoto, Punktwolke und 3D-Modell in einem Arbeitsgang und lässt sich exakt wiederholen.
Erste Wahl für einzelne, hochgenaue Punkte, Absteckungen und Grenzpunkte. Bei großen Flächen deutlich zeitaufwendiger und ohne flächige Bilddokumentation.
Ideal für Innenräume, Fassadendetails und Anlagen. Für Innenaufnahmen arbeitet ViPoint-Air mit dem Partner Vitwin zusammen und führt die Daten mit der Befliegung zusammen.
Oft ist die Kombination am wirtschaftlichsten: Die Drohne erfasst die Fläche vollständig, wenige terrestrisch gemessene Punkte sichern die Genauigkeit ab, und für Innenräume ergänzt ein Laserscan das Bild. So erhalten Sie einen einzigen, konsistenten Datensatz statt mehrerer Insellösungen – und sparen sich doppelte Aufnahmen, wenn später weitere Fragen auftauchen.
Recht & Sicherheit
Eine Drohnenvermessung findet nicht im rechtsfreien Raum statt. ViPoint-Air plant jeden Einsatz nach den geltenden Regeln – und sagt klar, was eine Drohnenvermessung nicht ersetzt.
Grundlage für den Betrieb ist die EU-Durchführungsverordnung 2019/947. Sie regelt unter anderem Betriebskategorien, Flughöhen und Abstände. Vor jedem Flug werden die geografischen Gebiete auf der Digitalen Plattform Unbemannte Luftfahrt geprüft, etwa Flughäfen, Industrieanlagen oder Naturschutzgebiete.
Über fremden Grundstücken, Wohngebieten oder in der Nähe sensibler Einrichtungen sind zusätzliche Zustimmungen nötig. Diese Abstimmungen gehören bei ViPoint-Air zur Projektvorbereitung, ebenso wie die Einweisung in Sicherheitsregeln auf Werksgeländen und Baustellen.
Keine hoheitliche Vermessung: Die Drohnenvermessung von ViPoint-Air liefert technische Maße und Geodaten für Planung, Dokumentation und Mengenermittlung – keine Grenzfeststellungen, keine Katastervermessungen und keine rechtsverbindlichen Grenzen.
Leitfaden für Auftraggeber
Drohnen sind leicht zu kaufen – belastbare Geodaten zu liefern ist etwas anderes. Mit diesen Fragen prüfen Einkauf und Projektleitung jeden Anbieter, auch ViPoint-Air.
Kosten
Pauschalpreise ohne Kenntnis des Projekts wären unseriös. Die folgenden Faktoren bestimmen den Aufwand – nach einem kurzen Gespräch erhalten Sie ein schriftliches Angebot.
Für Ihre Anfrage
Am schnellsten geht das Angebot, wenn Sie folgende Angaben mitschicken: Adresse oder Kartenausschnitt der Fläche, ungefähre Größe, gewünschte Ergebnisse und Formate, benötigtes Koordinatensystem, Zeitraum und Ansprechpartner vor Ort. Vorhandene Pläne oder Festpunkte helfen bei der Planung der Passpunkte.
Häufige Fragen
Von einzelnen Grundstücken bis zu großen Arealen über mehrere Hektar ist alles möglich. Große Flächen werden in mehreren Flügen mit Akkuwechsel erfasst und anschließend zu einem gemeinsamen Datensatz verrechnet. Begrenzend sind eher Sichtweite, Geozonen und Flugzeit als die Fläche selbst.
Nicht immer. Für Übersichten und relative Messungen reicht oft die RTK-Positionierung der Drohne. Sollen die Ergebnisse exakt in ein bestehendes Koordinatensystem passen oder für Abrechnungen dienen, sind Passpunkte und unabhängige Kontrollpunkte die sichere Wahl.
Das hängt von Auftrag und Region ab. Koordinaten- und Höhensystem werden vorab abgestimmt, damit sich die Ergebnisse mit Ihren Plänen, Karten und Ihrer CAD- oder GIS-Software ohne Versatz überlagern lassen. Liegen in Ihrem Projekt lokale Baustellenkoordinaten vor, wird auch das vorab geklärt.
Ja, Punktwolken im LAS- oder LAZ-Format lassen sich in gängiger CAD-, GIS- und BIM-Software verwenden. Sollen daraus Grundrisse, Schnitte oder ein IFC-Modell entstehen, übernimmt das auf Wunsch der Partner vidraw – ViPoint-Air koordiniert die Übergabe.
Möglich ja, aber mit Einschränkungen: Die Photogrammetrie erfasst die sichtbare Oberfläche, also auch Gras, Büsche und Bäume. Für ein Geländemodell wird der Bewuchs gefiltert oder mit Bodenpunkten ergänzt. Am besten eignen sich Termine nach der Mahd oder im Frühjahr vor dem Austrieb.
Die Auswertung beginnt direkt nach dem Flug. Je nach Größe, Anzahl der Ergebnisse und Prüfaufwand liegen die Daten nach wenigen Arbeitstagen vor. Den verbindlichen Liefertermin finden Sie im Angebot; bei dringenden Projekten sprechen Sie das bitte gleich in der Anfrage an.
Das Oberflächenmodell (DOM) beschreibt alles, was von oben sichtbar ist – inklusive Gebäuden, Fahrzeugen, Halden und Bewuchs. Das Geländemodell (DGM) zeigt nur den gewachsenen oder bearbeiteten Boden. Für Erdbau und Entwässerung brauchen Sie meist das DGM, für Volumen von Halden das DOM.
Für Kartierung und Photogrammetrie kommt die DJI Matrice 4E zum Einsatz, eine Enterprise-Drohne mit mechanischem Verschluss und RTK-Unterstützung. Für Wärmebildaufgaben steht zusätzlich die DJI Matrice 4TD bereit. Passpunkte werden mit einem Emlid Reach RS3 über SAPOS eingemessen, ausgewertet wird mit DJI Terra.
Meist ja. Auf Baustellen, Werksgeländen und Lagerplätzen wird der Flug so geplant, dass der Betrieb weiterläuft und niemand gefährdet wird – etwa durch abgestimmte Flugfenster, gesperrte Startbereiche und Absprachen mit Kranführern oder Schichtleitern. Für sehr präzise Höhenmodelle von Halden ist eine kurze Betriebspause sinnvoll.
Laut AGB werden Rohdaten wie Originalfotos und GNSS-Logs nach der Lieferung 30 Tage aufbewahrt und danach gelöscht. Die Ergebnisdaten – etwa Orthofoto, Höhenmodell, Punktwolke und Berichte – werden 12 Monate archiviert.
Sie erhalten ein Nutzungsrecht für den vereinbarten Zweck. Eine Weitergabe an Dritte, etwa an Planer oder Partner, bedarf laut AGB der vorherigen Zustimmung in Textform. Am einfachsten nennen Sie die Beteiligten schon bei der Anfrage, dann kann die Nutzung direkt im Angebot geregelt werden.
Ja, und genau darin liegt eine große Stärke. Flugplan und Passpunkte werden gespeichert, sodass spätere Befliegungen mit identischen Parametern stattfinden. Zwei Datensätze lassen sich dann direkt vergleichen – etwa für Baufortschritt, Setzungen von Halden oder Veränderungen auf Abbauflächen.
Ja. Einsatzgebiet sind ganz Bayern und Baden-Württemberg. Die Anfahrt ist Teil des schriftlichen Angebots; Projekte in anderen Regionen werden nach Absprache geprüft.
