Leistung · Massen & Mengen
Halden, Aushub, Deponien und Lagerbestände werden aus der Luft vollständig erfasst und als nachvollziehbarer Bericht in Kubikmetern übergeben – für Inventur, Abrechnung und Erdbau in Bayern und Baden-Württemberg.
Überblick
Kurz erklärt
Bei der Volumenberechnung per Drohne wird eine Halde oder Fläche aus vielen überlappenden Luftbildern als 3D-Modell rekonstruiert. Zwischen der Oberfläche und einer festgelegten Bezugsfläche wird anschließend das Volumen in Kubikmetern berechnet – flächendeckend, reproduzierbar und mit dokumentiertem Rechenweg.
Keine hoheitliche Vermessung. ViPoint-Air liefert technische Maße und Geodaten als Grundlage für Ihre weitere Planung – keine Grenzfeststellungen und keine Gebäudeeinmessungen für das Liegenschaftskataster.
Klassisch werden Halden mit wenigen Messpunkten aufgenommen oder grob geschätzt. Bei unregelmäßigen Formen führt das schnell zu Abweichungen, die sich bei Inventur oder Abrechnung teuer bemerkbar machen. Die Drohne erfasst dagegen die gesamte Oberfläche mit Millionen Punkten – auch steile Flanken und Bereiche, die man aus Sicherheitsgründen nicht betreten sollte.
ViPoint-Air übernimmt die komplette Massenermittlung: von der Planung der Befliegung über die Auswertung bis zum Bericht, der Bezugsfläche, Berechnungsraster und Ergebnis für jede Halde dokumentiert. So bleibt die Zahl auch für Wirtschaftsprüfer, Auftraggeber oder Nachunternehmer nachvollziehbar.
Anwendungen
Überall dort, wo Material bewegt, gelagert oder abgerechnet wird, schafft eine genaue Massenermittlung Klarheit – für das eigene Controlling ebenso wie gegenüber Kunden und Partnern.
Lagerbestände an Kies, Sand, Splitt und Schotter zum Stichtag erfassen und den Abbaufortschritt über Monate dokumentieren.
Recyclingmaterial, Bauschutt, Erde und Holz auf Lagerplätzen regelmäßig vermessen – als Grundlage für Ein- und Verkauf.
Aushub, Abtrag und Auffüllungen über den Vergleich von Urgelände und aktuellem Zustand ermitteln und nachvollziehbar abrechnen.
Verfüllte Mengen und verbleibende Kapazitäten über Differenzmodelle zwischen zwei Befliegungen bestimmen.
Volumen von Fahrsilos, Kompost- oder Mistlagern ermitteln, etwa für Planung, Dokumentation oder den Verkauf.
Lager von Rohstoffen, Hackschnitzeln oder Streusalz erfassen, ohne den Betrieb zu unterbrechen oder Mitarbeiter auf die Halde zu schicken.
Methode
Das Volumen ist der Raum zwischen zwei Flächen: der gemessenen Oberfläche der Halde und einer Bezugsfläche darunter. Wie diese Bezugsfläche definiert wird, entscheidet maßgeblich über das Ergebnis.
Die Halde liegt auf befestigtem, nahezu ebenem Untergrund. Als Basis dient eine horizontale Ebene in definierter Höhe. Schnell und eindeutig – ideal für Lagerplätze mit Betonboden oder Asphalt.
Die Bezugsfläche wird aus Punkten rund um den Fuß der Halde gebildet und folgt so dem tatsächlichen Gelände. Diese Variante ist bei leicht geneigtem oder unebenem Untergrund die übliche Wahl.
Zwei Höhenmodelle desselben Gebiets werden verglichen – etwa Urgelände und heutiger Zustand. Das Ergebnis zeigt Abtrag und Auftrag getrennt und eignet sich für Erdbau, Deponien und Abbauflächen.
Unabhängig von der Variante wird die Oberfläche in ein regelmäßiges Raster überführt, im Beispielbericht mit 20 cm Kantenlänge. Für jede Rasterzelle wird die Höhendifferenz zur Bezugsfläche berechnet und mit der Zellfläche multipliziert; die Summe ergibt das Volumen. Ein feineres Raster bildet Kanten genauer ab, erhöht aber den Rechenaufwand.
Beispielbericht

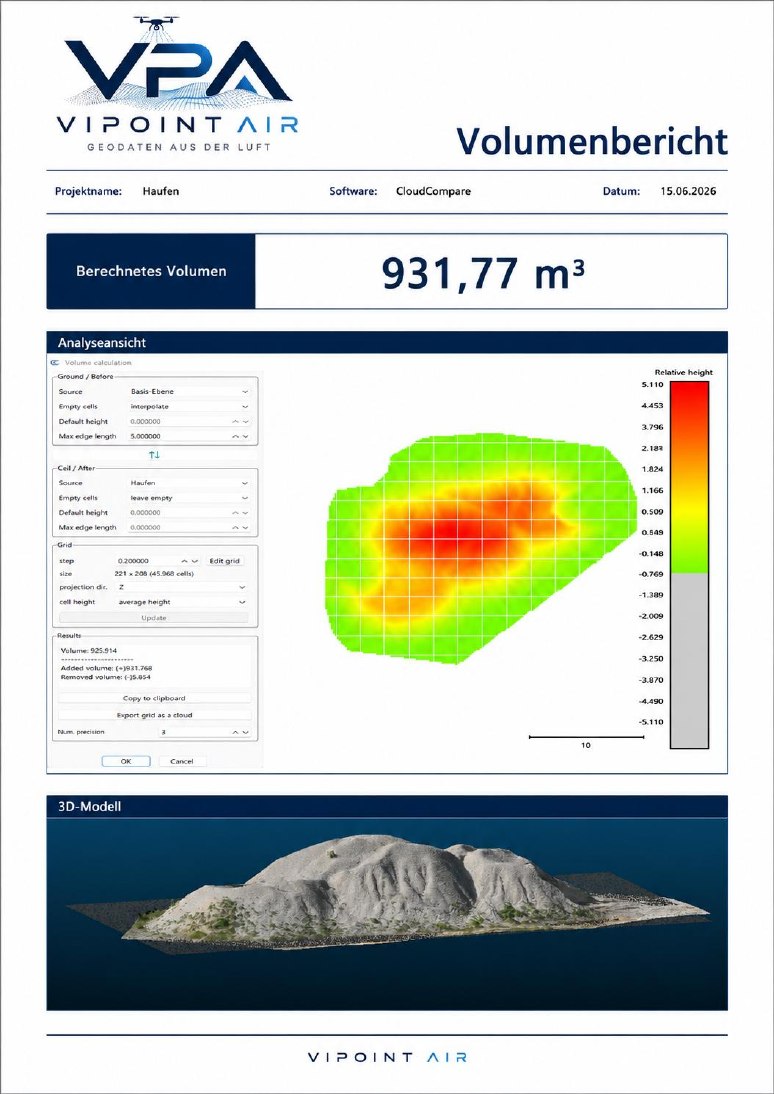

Der abgebildete Bericht stammt aus einer realen Haldenvermessung von ViPoint-Air. Er zeigt auf einer Seite alles, was für die Nachvollziehbarkeit wichtig ist – damit niemand nur einer nackten Zahl vertrauen muss.
Bei mehreren Halden erhalten Sie zusätzlich eine Übersicht mit allen Einzelvolumen, auf Wunsch als Tabelle für Ihre Warenwirtschaft.
Genauigkeit
Die Oberfläche einer Halde lässt sich per Drohne sehr genau erfassen. Die größten Unsicherheiten liegen meist nicht in der Messung, sondern in der Definition der Bezugsfläche und in der Umrechnung in Tonnen.
| Faktor | Warum er wichtig ist | Lösung |
|---|---|---|
| Bezugsfläche | Wenige Zentimeter Höhenunterschied der Basis wirken sich über die gesamte Grundfläche aus. | Basis gemeinsam festlegen und im Bericht dokumentieren. |
| Haldenfuß | Ineinander übergehende Halden müssen sauber voneinander abgegrenzt werden. | Abgrenzung im Orthofoto festlegen und abstimmen. |
| Bodenauflösung | Feine Kanten und Böschungen werden mit kleinerer Pixelgröße genauer erfasst. | Flughöhe passend zur Haldengröße wählen. |
| Georeferenzierung | Für Vergleiche zwischen Stichtagen müssen beide Modelle exakt übereinanderliegen. | RTK und gleichbleibende Passpunkte nutzen. |
| Wasser und Bewuchs | Pfützen, Schnee oder Pflanzen auf der Halde verfälschen die Oberfläche. | Termin passend wählen, Bereiche kennzeichnen. |
| Schüttdichte | Für Tonnen wird das Volumen mit der Dichte des Materials multipliziert. | Dichtewert von Ihnen oder aus Wiegungen übernehmen. |
Von Kubikmetern zu TonnenDie Drohne misst Volumen, kein Gewicht. Die Umrechnung in Tonnen hängt von Material, Körnung, Feuchte und Verdichtung ab. Am zuverlässigsten ist ein Dichtewert, der aus Ihren eigenen Wiegungen stammt – ViPoint-Air weist im Bericht aus, mit welchem Wert gerechnet wurde.
Fehler vermeiden
Die meisten Abweichungen entstehen nicht durch ungenaue Messungen, sondern durch unklare Festlegungen. Diese Punkte klärt ViPoint-Air deshalb vor jeder Auswertung.
Wird die Basis zu hoch oder zu tief angesetzt, verschiebt sich das Volumen über die gesamte Grundfläche. Bei großen Halden summieren sich wenige Zentimeter schnell zu vielen Kubikmetern.
Gehen zwei Halden ineinander über, muss festgelegt werden, wo die eine endet und die andere beginnt. Ohne gemeinsame Abgrenzung im Orthofoto entstehen später Diskussionen.
Werden zwei Befliegungen in verschiedenen Koordinaten- oder Höhensystemen verglichen, entstehen scheinbare Mengenänderungen, die es in Wirklichkeit nie gab.
Gelöster Boden nimmt mehr Raum ein als gewachsener. Bei Aushubmengen sollte daher klar sein, ob Fest- oder Schüttvolumen gemeint ist und mit welchem Auflockerungsfaktor gerechnet wird.
Stichtagsinventur
Zum Geschäftsjahresende müssen Lagerbestände erfasst werden. Bei Schüttgütern ist das ohne Messung kaum seriös möglich.
Viele Betriebe schätzen ihre Halden zum Jahresende oder lassen einzelne Punkte aufnehmen. Eine flächendeckende Befliegung liefert dagegen für jede Halde einen dokumentierten Wert. Gerade bei großen Lagerflächen mit vielen Sorten spart das Zeit und sorgt für Zahlen, die sich gegenüber Steuerberatung und Wirtschaftsprüfung begründen lassen.
Wichtig ist ein Termin möglichst nah am Stichtag und ein ruhiger Betrieb während der Befliegung, damit nicht gleichzeitig Material bewegt wird. Welche Unterlagen Ihre Prüfer konkret erwarten, klären Sie am besten vorab – der Bericht von ViPoint-Air enthält Datum, Methode, Bezugsflächen und Volumen jeder Halde.
Wird die Befliegung jährlich, quartalsweise oder monatlich wiederholt, entsteht eine lückenlose Zeitreihe. Bestandsveränderungen lassen sich dann mit Ein- und Ausgängen der Waage abgleichen und Abweichungen früh erkennen.
Differenzen zwischen gemessenem Bestand und Buchbestand haben oft einfache Ursachen: unpassende Dichtewerte, nicht erfasste Eigenverbräuche oder Umlagerungen zwischen Halden. Mit regelmäßigen Messungen werden solche Effekte sichtbar und lassen sich gezielt klären, bevor sie sich über ein ganzes Geschäftsjahr aufsummieren.
Erd- und Tiefbau
Im Erdbau entscheidet oft ein einziger Zeitpunkt über die spätere Abrechnung: der Zustand des Geländes vor dem ersten Baggerhub. Wird dieses Urgelände per Drohne dokumentiert, lässt sich jede spätere Befliegung damit vergleichen. Aushub, Bodenaustausch, Auffüllungen und Zwischenlager werden so als Differenz zweier Modelle berechnet – getrennt nach Abtrag und Auftrag.
Für Bauunternehmen bedeutet das: Zwischenaufmaße für Abschlagsrechnungen, ein sauberes Schlussaufmaß und eine belastbare Grundlage, wenn über Mehrmengen oder Nachträge diskutiert wird. Für Auftraggeber entsteht Transparenz darüber, welche Mengen tatsächlich bewegt wurden.
Damit die Modelle vergleichbar bleiben, werden bei jeder Befliegung dieselben Passpunkte und dasselbe Koordinatensystem genutzt. Sind bereits Vermessungsdaten oder Planungsmodelle vorhanden, können sie als Bezug eingebunden werden.
Praxis-Tipps
Mit wenigen Vorkehrungen wird die Befliegung kürzer und das Ergebnis genauer. Die meisten Punkte lassen sich mit dem Schichtplan ohnehin vereinbaren.
Ein weiterer Vorteil: Niemand muss für die Messung auf die Halde steigen. Steile, frisch geschüttete Böschungen können abrutschen, lose Oberflächen geben nach. Die Drohne erfasst alles aus sicherer Höhe – das entlastet Ihr Personal und den Arbeitsschutz.
Methodenvergleich
Tachymeter und GNSS-Rover sind präzise, erfassen aber nur die Punkte, die jemand gezielt anmisst. Bei unregelmäßig geformten Halden entscheidet damit die Erfahrung des Messtrupps über das Ergebnis. Die Befliegung nimmt dagegen die gesamte Oberfläche auf.
| Kriterium | Drohne | Tachymeter / GNSS | Schätzung |
|---|---|---|---|
| Erfassung | Gesamte Oberfläche | Ausgewählte Punkte | Augenmaß |
| Unregelmäßige Halden | Sehr gut abgebildet | Abhängig von Punktdichte | Fehleranfällig |
| Sicherheit | Niemand betritt die Halde | Begehung nötig | Keine Messung |
| Viele Halden | In einem Einsatz | Zeitaufwendig | Schnell, aber ungenau |
| Dokumentation | Modell, Orthofoto, Bericht | Punktliste | Keine |
| Wiederholung | Identisch reproduzierbar | Abhängig vom Messtrupp | Nicht vergleichbar |
Ablauf
Klare Zuständigkeiten und feste Termine: Sie wissen von Anfang an, wann geflogen wird, wann der Bericht kommt und was er enthält.
Standort, Anzahl der Halden, Stichtag, Bezugsflächen und gewünschte Gliederung des Berichts werden besprochen.
Flugplanung, Geozonen-Prüfung über die Digitale Plattform Unbemannte Luftfahrt und Abstimmung mit dem Betrieb vor Ort, damit während des Flugs kein Material bewegt wird.
RTK-gestützte Erfassung aller Halden, bei Bedarf mit Passpunkten. Steile Flanken werden mit zusätzlichen Schrägaufnahmen abgedeckt.
3D-Modell erstellen, Halden abgrenzen, Bezugsflächen definieren und Volumen berechnen – mit Plausibilitätskontrolle.
Übergabe des Volumenberichts als PDF, auf Wunsch mit Tabelle, Orthofoto und Höhenmodell für die eigene Weiterverarbeitung.
Lieferumfang
Der Umfang richtet sich nach Ihrem Bedarf: Für die Inventur reicht oft der Bericht, für Controlling und Erdbau sind Höhenmodelle und Differenzkarten hilfreich. Alle Dateien sind georeferenziert und lassen sich später erneut auswerten.
| Ergebnis | Format | Nutzen |
|---|---|---|
| Volumenbericht | Ergebnis je Halde mit Methode, Datum und 3D-Ansicht | |
| Orthofoto | GeoTIFF | Übersicht und Abgrenzung der Halden |
| Höhenmodell | GeoTIFF-Raster | Eigene Auswertungen und spätere Vergleiche |
| Differenzkarte | PDF oder GeoTIFF | Abtrag und Auftrag zwischen zwei Stichtagen |
Kosten
Der Preis richtet sich nach Aufwand und Ergebnis – nicht nach einer pauschalen Kubikmeterzahl. Diese Faktoren spielen eine Rolle:
Häufige Fragen
Die Oberfläche einer Halde wird mit RTK und Passpunkten im Zentimeterbereich erfasst. Wie genau das Volumen am Ende ist, hängt vor allem von der Bezugsfläche und der Abgrenzung der Halde ab. Deshalb werden beide vorab abgestimmt und im Bericht dokumentiert – so ist das Ergebnis nachvollziehbar und wiederholbar.
Das hängt von der Fläche ab, nicht von der Anzahl. Auf einem Lagerplatz lassen sich in einem Einsatz problemlos viele Halden gleichzeitig erfassen. Die Auswertung erfolgt anschließend für jede Halde einzeln, mit eigenem Volumen und eigener Bezugsfläche.
Für ein exaktes Stichtagsergebnis sollte während des Flugs kein Material auf- oder abgeladen werden. Oft genügt dafür ein kurzer Zeitraum am frühen Morgen, am Abend oder in einer Pause. Fahrzeuge in der Nähe der Halden sind unproblematisch, solange sie nicht auf dem Material stehen.
Ja, wenn eine Schüttdichte für das Material vorliegt. Die Drohne misst das Volumen; das Gewicht ergibt sich aus Volumen mal Dichte. Ideal ist ein Wert aus Ihren eigenen Wiegungen. Der verwendete Dichtewert wird im Bericht immer ausgewiesen.
Schnee verändert die Oberfläche und erschwert die Bildzuordnung, Pfützen am Haldenfuß können die Bezugsfläche verfälschen. Für verlässliche Ergebnisse sollte die Halde schneefrei und weitgehend trocken sein. Leichter Nieselregen vor dem Flug ist meist unkritisch.
Ein Differenzmodell vergleicht zwei Höhenmodelle desselben Gebiets, zum Beispiel vor und nach dem Aushub. Es zeigt, wo Material abgetragen und wo es aufgeschüttet wurde, und berechnet beide Mengen getrennt. Voraussetzung ist, dass beide Befliegungen im selben Koordinatensystem georeferenziert sind.
Ja. Liegt ein Urgeländemodell, ein früheres Aufmaß oder ein Planungsstand im passenden Koordinatensystem vor, kann es als Bezugsfläche dienen. Die Daten werden vorab geprüft, damit Lage und Höhenbezug zur Befliegung passen.
Bei einzelnen Halden liegt der Bericht oft wenige Arbeitstage nach dem Flug vor. Bei großen Lagerplätzen oder Differenzmodellen dauert die Auswertung entsprechend länger. Für Stichtagsinventuren wird der Liefertermin vorab verbindlich abgestimmt.
Sie ist eine sehr gute, nachvollziehbare Grundlage. Ob sie vertraglich als Abrechnungsgrundlage gilt, legen Auftraggeber und Auftragnehmer fest. Hilfreich ist es, Methode, Bezugsfläche und Termine vorab gemeinsam zu vereinbaren – dann akzeptieren alle Beteiligten das Ergebnis leichter.
Die Luftbilder werden in DJI Terra photogrammetrisch ausgewertet, die Volumen von Halden und Kiesgruben werden in Virtual Surveyor berechnet. Entscheidend ist aber weniger die Software als die saubere Festlegung von Bezugsfläche, Raster und Abgrenzung – und deren Dokumentation im Bericht.
Ja. Auf Wunsch erhalten Sie das texturierte 3D-Modell und das Orthofoto als Dateien, die sich mit kostenlosen Programmen öffnen lassen. So können Sie Halden, Fahrwege und Lagerflächen selbst begutachten, Ausschnitte für Präsentationen erstellen oder die Daten – nach Absprache – an Planer und Partner weitergeben.
Das hängt vom Zweck ab. Für die Jahresinventur genügt ein Termin zum Stichtag. Wer Bestände aktiv steuert oder Schwund erkennen möchte, vermisst monatlich oder quartalsweise. Bei Erdbaustellen orientieren sich die Termine an Abschlagsrechnungen und Bauabschnitten.
Die Befliegung erfasst alles, was von oben sichtbar ist. Material unter Dächern oder in geschlossenen Hallen kann die Drohne nicht vollständig sehen. Für solche Bereiche bietet sich ein Laserscan an, der über den Partner Vitwin ergänzt und mit den Luftdaten kombiniert werden kann.
Ja. Kiesgruben, Steinbrüche und Lagerplätze in ganz Bayern und Baden-Württemberg gehören zum Einsatzgebiet – etwa im Lechfeld, an der Donau oder am Oberrhein. Für regelmäßige Termine werden Anfahrten möglichst gebündelt.
Passende Leistungen
Kostenloses Erstgespräch
Nennen Sie Standort, Anzahl und ungefähre Größe der Halden sowie den gewünschten Stichtag. Sie erhalten eine Empfehlung zur Methode und ein schriftliches Angebot.
